§ 9 Устройства для присоединения трубопроводов и осмотров аппаратов

         Устройства для присоединения трубопроводов.

         Штуцер. Он состоит из короткого отрезка трубы (патрубка) и фланца. Минимальная длина его должна быть достаточной для удобной установки болтов при сборке фланцевого соединения.

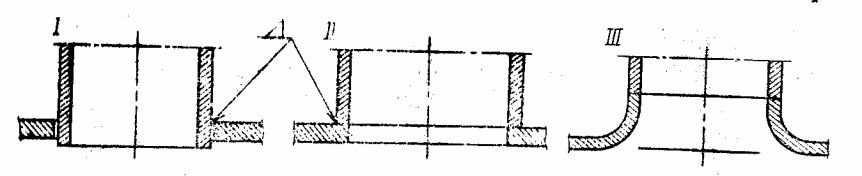

Варианты приварки штуцеров

        Бобышки. Представляют собой фланцы, приваренные непосредственно к корпусу аппарата или утолщения на литом корпусе. Трубопроводы к бобышкам присоединяют с помощью шпилек. Бобышки применяют при установке сальников, контрольно-измерительных приборов и в других случаях, когда устройство штуцеров по каким-либо причинам нежелательно или невозможно.

         Штуцера и бобышки при отправке аппарата снабжают парными (ответными) фланцами, что облегчает присоединение трубопроводов при монтажных работах.

         Устройства для осмотров аппаратов

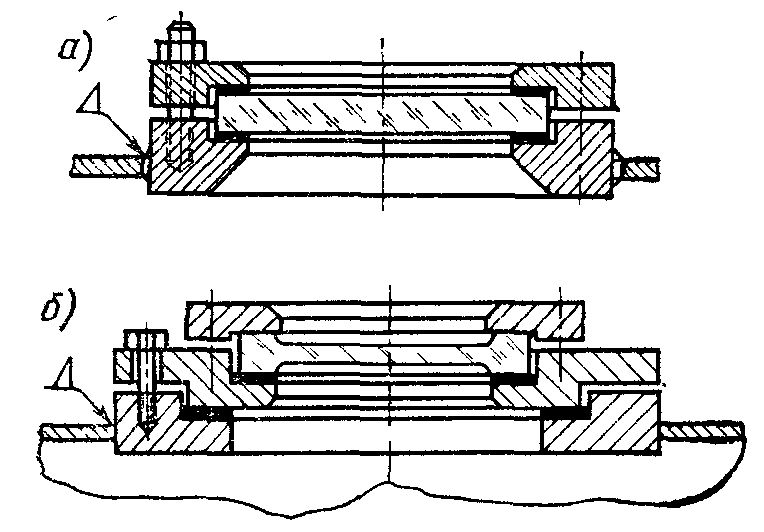

         Смотровые окна. Их устанавливают, когда необходимо наблюдать за работой герметичных аппаратов. Основная деталь смотрового окна – стекло. Чаще всего смотровые окна устанавливают на бобышках. Обычно на аппарате располагают два окна и на одном из них помещают светильник. Диаметр смотровых окон .

         Люки. Служат для осмотра аппарата, монтажа и демонтажа внутренних устройств, загрузки сырья и очистки. Люки изготавливают диаметром 150, 250, 400, 500, 600 и 800 мм.

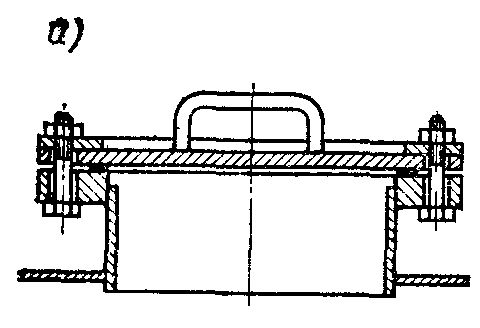

         Рисунок а – люк в виде заглушки (применяется если люком пользуются редко).

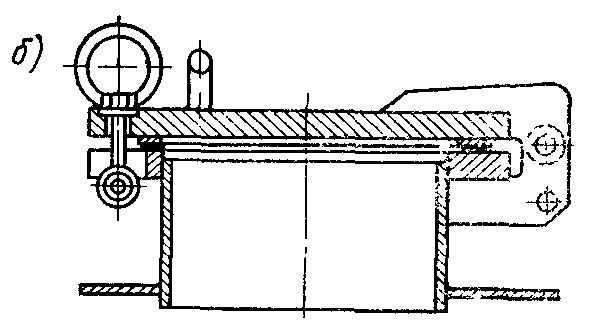

         Рисунок б – люк на откидных болтах (применяется при необходимости частого открывания люка).

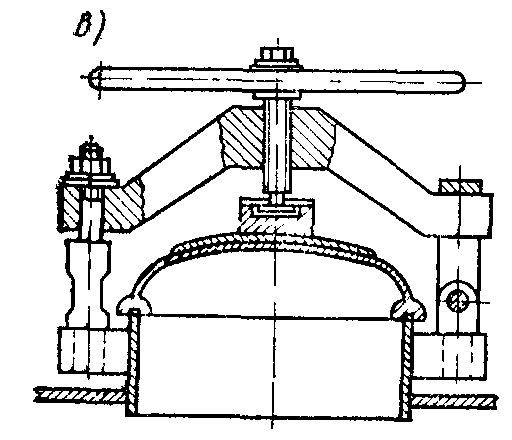

         Рисунок в – люк со скобой (применяется при необходимости загрузки сыпучих продуктов).
